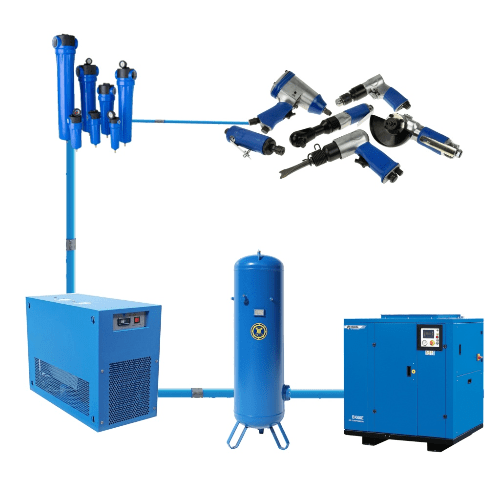

Подбор компрессорного оборудования

Перед тем как купить компрессорное оборудование для вашего производства нужно определить основные требования к нему.

1. Количество требуемого сжатого воздуха для ваших задач;
2. Степень очистки воздуха (от масел, твердых частиц, влаги);
3. Продолжительность работы оборудования;
4. Рабочее давление.

Сначала делаем расчет потребляемого воздуха. Можно выбрать любой удобный способ.

Расчет потребления воздуха через падения давления:

Необходимо заранее знать объем ресивера и давление в нем. Запускаем потребляющее оборудование, засекаем время работы.  Выключаем оборудование, смотрим показания манометра резервуара. Подставляем данные в формулу.

N = (V_R(Pmax – Pmin)) / t

N - искомое потребление сжатого воздуха, м³/мин
VR - объем резервуара с сжатым воздухом, м³ (1 м³ = 1000 л)
P_max - давление на время начала измерений, бар
P_min - давление на время окончания измерений, бар
t - продолжительность измерений, мин

Расчет потребления воздуха через веря работы компрессора:

N = (Q ∑t) / T

N - искомое потребление сжатого воздуха, м³/мин
Q - производительность компрессора, м³/мин
∑t - время работы компрессора под нагрузкой за период измерений, мин
T - период измерений = время работы под нагрузкой + на холостом ходу, мин

Заранее необходимо знать производительность компрессора, снять показания счет общей наработки и счетчика работы под нагрузкой. Запускаем потребляющее оборудование, засекаем время работы под нагрузкой при наборе давления до максимального значения, после которого компрессор работает на холостом ходу до начала следующего набора давления. Выключаем оборудование. Подставляем данные в формулу.

Степень очистки сжатого воздуха

В зависимости от сферы деятельности подбирается нужны класс очистки оборудования

0 класс - используется на пищевой и фармацевтической промышленности.

1 класс - используется на предприятиях легкой и нефтегазовой промышленности.

2 класс - используется на предприятиях, производящий продукцию общего назначения и строительных материалов, а также при проведении окрасочных работ.

3 класс - используется для работы различных пневмоинструментов и на упаковочном оборудовании.

4 класс - используется в автосервисах и на мебельном производстве, предполагает полное удаление конденсата при наличии твердых частиц не более 25мкм.

5 класс - используется при работе с пескоструйными или дробеструйными инструментами.

6 класс - используется в автомастерских, на стекольных производствах, для проведения буровых или взрывных работ.

Сравнительные данные рабочего давления и расхода воздуха для пневматического инструмента:

От характеристик вашего инструмента зависит дальнейший выбор компрессорного оборудования. В таблице написаны примерные характеристики востребованных компрессорных инструментов.
