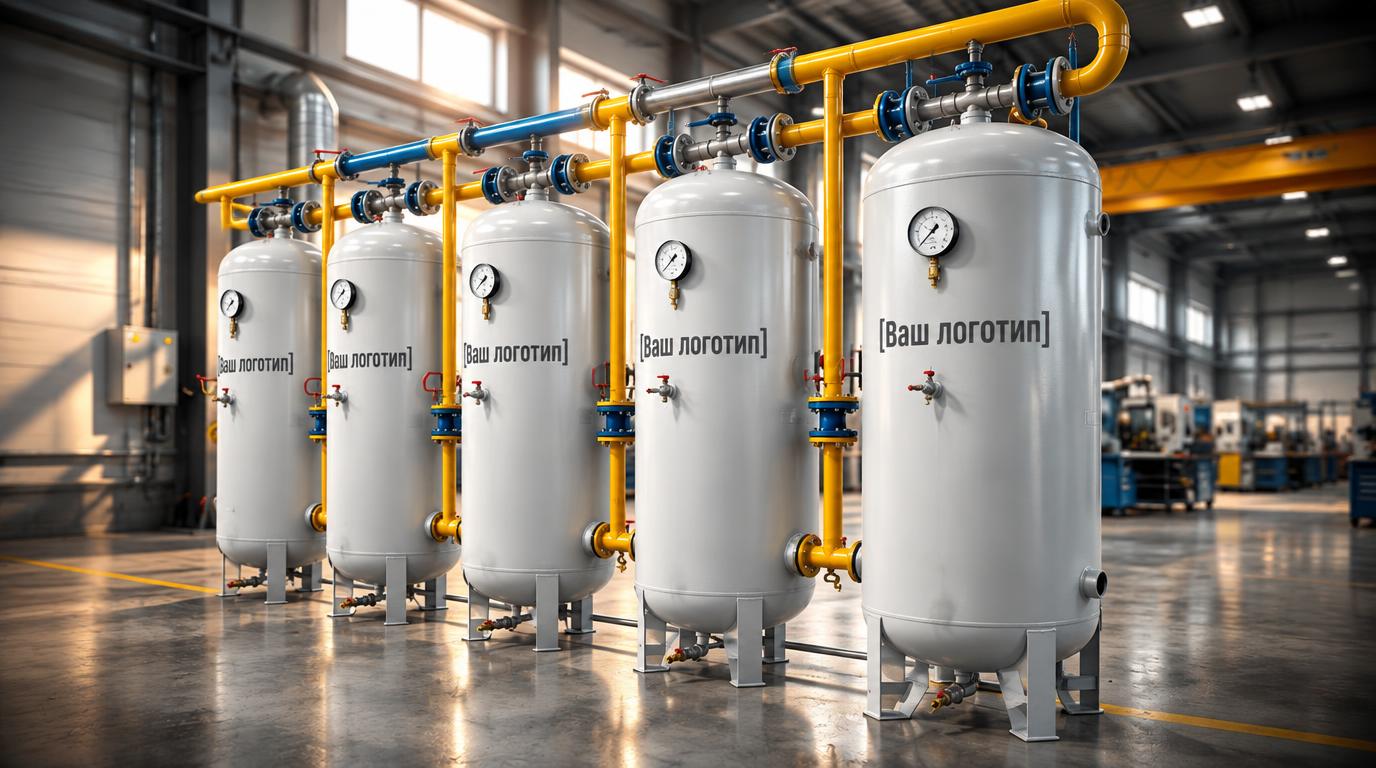

Ресивер для компрессора: зачем нужен и как подобрать объём

Ресивер для компрессора — это стальной сосуд между машиной и пневмосетью, в котором накапливается сжатый воздух. Одни считают его необязательной добавкой, другие ставят и не понимают, почему давление всё равно проседает. Разберём, какую работу ресивер выполняет в пневмосистеме и как посчитать нужный объём, чтобы не переплатить за лишние литры и не остаться без запаса воздуха.

Что такое ресивер и как он устроен

Ресивер (воздухосборник) — сосуд, работающий под давлением. Внутри нет подвижных частей и расходников: это просто объём, в котором воздух ждёт своей очереди. Стандартная комплектация — манометр, предохранительный клапан и дренажный кран для слива конденсата; в паспорте сосуда указывают рабочее давление и объём. Ресиверы GEPROM изготавливаются из стали СТ3 с толщиной стенки 4 мм, проходят аттестацию по НАКС, покрываются антикоррозийным составом и поставляются в деревянной упаковке. Например, горизонтальный РГ-500/10 при объёме 500 л весит 175 кг и рассчитан на работу при температуре от −20 до +100 °C.

Зачем нужен ресивер для компрессора

Компрессор производит воздух непрерывно и примерно одинаково, а пневмоинструмент забирает его импульсами: гайковёрт «выпивает» много воздуха за пару секунд, потом молчит. Ресивер сглаживает эту разницу.

Буфер между компрессором и пневмосетью

Когда разбор минимален, машина наполняет ресивер; когда начинается пик — воздух отдаётся из запаса, и давление в сети не проваливается. Ресивер 500 л при давлении 10 бар хранит около 5 м³ воздуха, приведённого к атмосферным условиям. Этого хватает, чтобы закрыть короткую пиковую нагрузку без просадки и без лишнего пуска компрессора.

Отделение конденсата и охлаждение воздуха

В ресивере поток резко замедляется, воздух остывает, и капли воды с маслом оседают на дне сосуда. Дальше в линию уходит уже более сухой воздух: магистральные фильтры загружаются меньше, а пневмоинструмент не ржавеет изнутри. Именно поэтому конденсат нужно регулярно сливать через дренажный кран — иначе вода начнёт накапливаться и уйдёт в пневмосеть.

Снижение числа пусков и износа

Без ресивера компрессор включается и выключается на каждое срабатывание инструмента. С накопителем машина работает длинными циклами: реже выходит на нагрузку, меньше изнашивается и расходует меньше электроэнергии на пусковые токи. Для винтовых компрессоров с частым стартом-стопом это заметно продлевает ресурс привода и винтового блока.

Как подобрать объём ресивера

Правило 20–30 секунд

Практический ориентир: запаса воздуха в ресивере должно хватать на 20–30 секунд работы при полной нагрузке. Если производительность машины выразить в литрах в минуту, объём ресивера получается равным примерно трети-половине минутной производительности. Верхнюю границу берут при импульсном разборе (пескоструй, окраска, гайковёрты), нижнюю — при равномерном (пневмоавтоматика, продувка, покрасочный пистолет в постоянном режиме).

Пример расчёта для компрессора 1000 л/мин

Компрессор производительностью 1000 л/мин (1 м³/мин) заполняет 500-литровый ресивер с нуля до рабочего давления примерно за минуту. Запас в 20–30 секунд даёт 330–500 л, поэтому под такую машину берут ресивер 500 л: он же подходит для компрессоров 2000 л/мин в паре со вторым сосудом или как первый контур небольшой станции. Для машины 2000 л/мин (2 м³/мин) расчёт даёт 700–1000 л — это РВ-900/10 или два ресивера по 500 л.

Таблица ориентировочная: точный объём зависит от режима разбора воздуха, длины магистрали, рабочего давления и требований к стабильности давления на дальних участках.

Вертикальный или горизонтальный ресивер

Горизонтальный ресивер ниже и устойчивее, его удобно ставить под оборудование или на направляющие. Вертикальный занимает минимум площади пола, но требует запаса по высоте: РВ-500/10 при объёме 500 л имеет габариты 680×680×2070 мм против 2035×696×743 мм у горизонтального РГ-500/10. Для объёмов от 900 л чаще выбирают вертикальное исполнение, а если места на полу мало, но есть высота — наоборот, вертикальный ресивер меньшего объёма.

Типичные ошибки при подборе ресивера

• Объём берут на глаз. Ресивер меньше расчётного не решает задачу: компрессор продолжает часто включаться, давление так же проседает, а деньги уже потрачены.
• Не сливают конденсат. Без регулярного дренажа вода копится в сосуде и уходит в пневмолинию. Дренажный кран — обязательный элемент обвязки, а не опция.
• Ресивер на меньшее давление, чем в сети. Для линии на 16 или 20 бар нужен сосуд, рассчитанный на это давление: исполнения на 10 бар и на 16–20 бар — разные позиции.
• Дополнительный ресивер ставят рядом с компрессором. Второй сосуд нужен у точки потребления: он сглаживает перепад там, где он возникает.
• Забывают про место и проход. Горизонтальный ресивер на 500 л занимает более двух метров в длину — это стоит проверить до заказа.

Ресиверы, которые есть в наличии

Все ресиверы аттестованы по НАКС, поставляются с паспортом сосуда под давлением, манометром, предохранительным клапаном и дренажным краном. Гарантия — 1 год. Весь модельный ряд — в разделе ресиверы для компрессора.

Что посмотреть в пневмосистеме вместе с ресивером

Ресивер не работает в одиночку. Перед ним обычно ставят магистральные фильтры, а осушители сжатого воздуха убирают влагу, которая не успела осесть в сосуде. Если компрессор ещё не выбран, начните с раздела винтовые компрессоры: производительность машины задаёт объём ресивера. Собрать всё вместе помогает услуга монтаж компрессорной станции.
