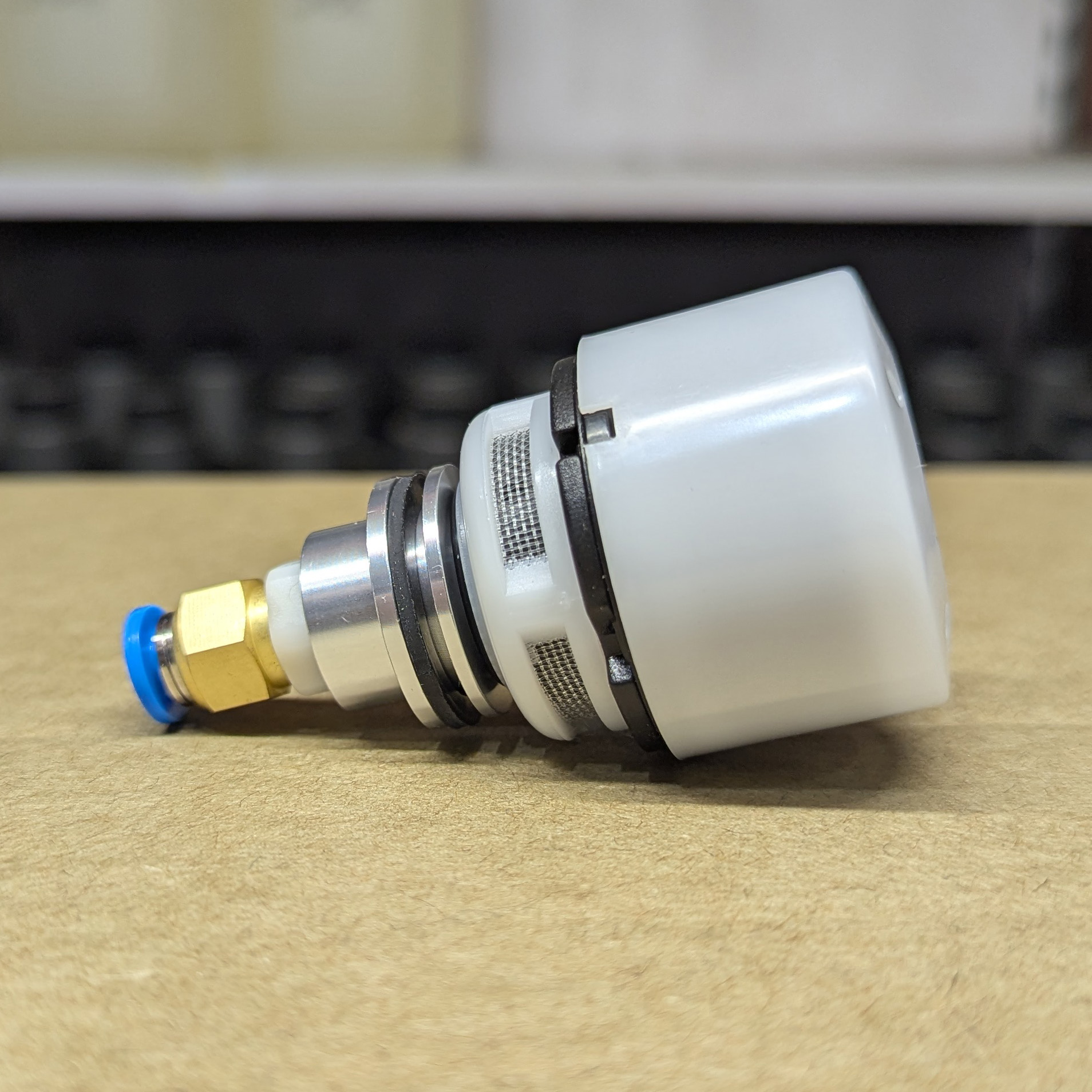

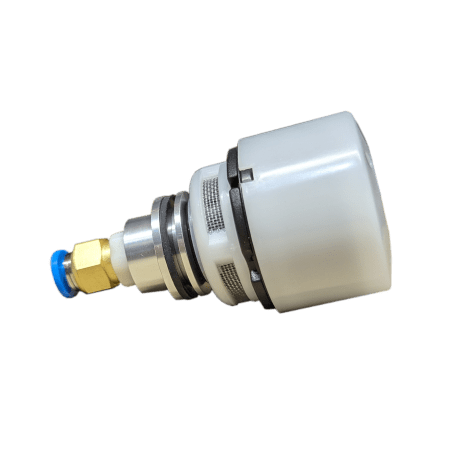

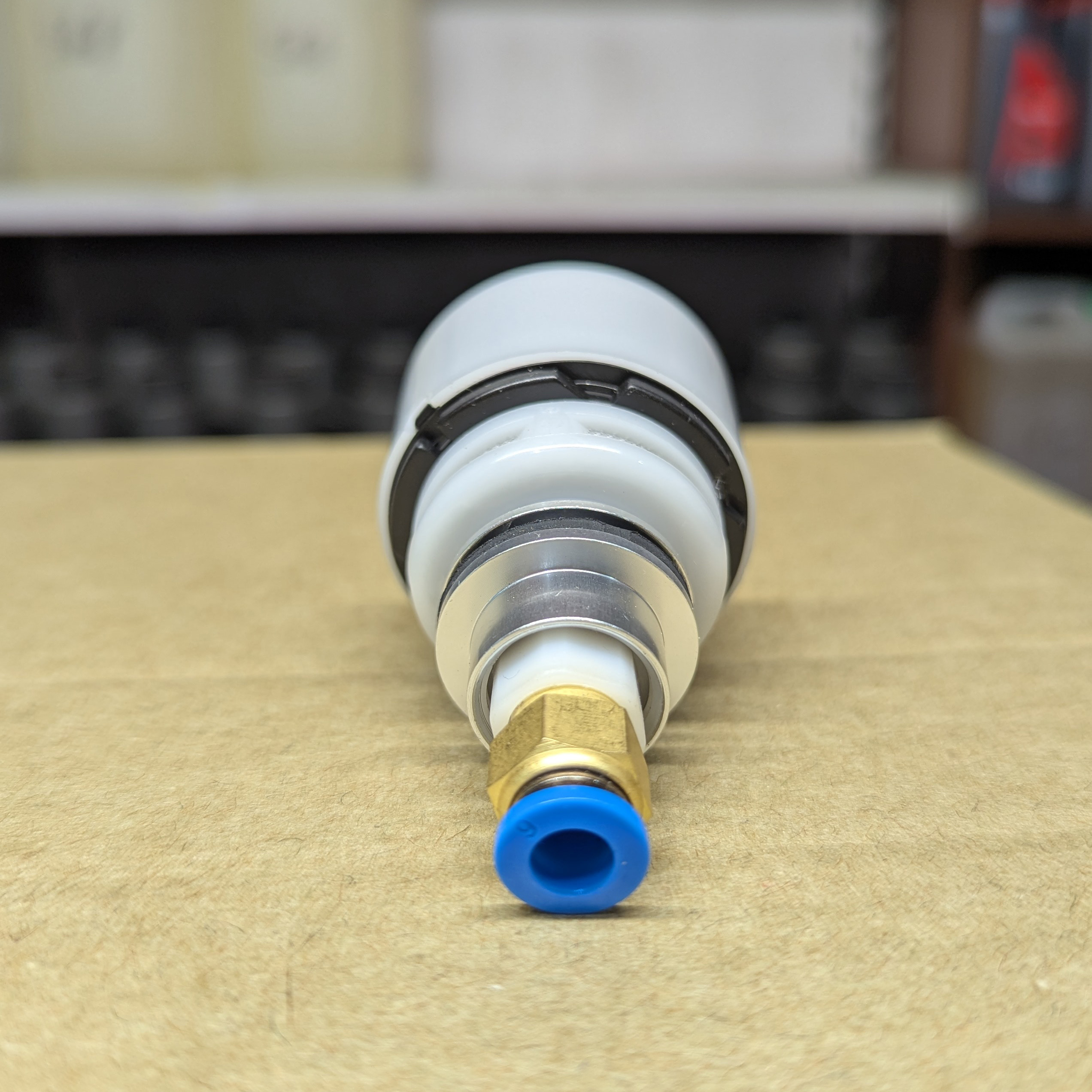

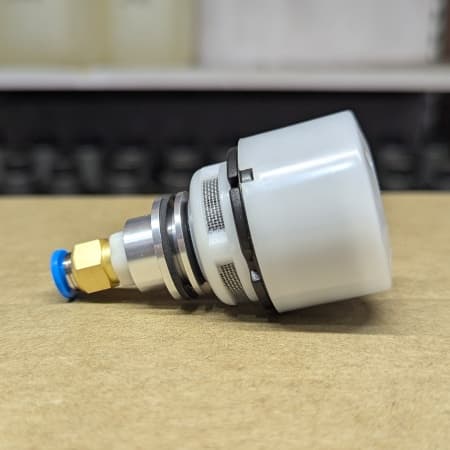

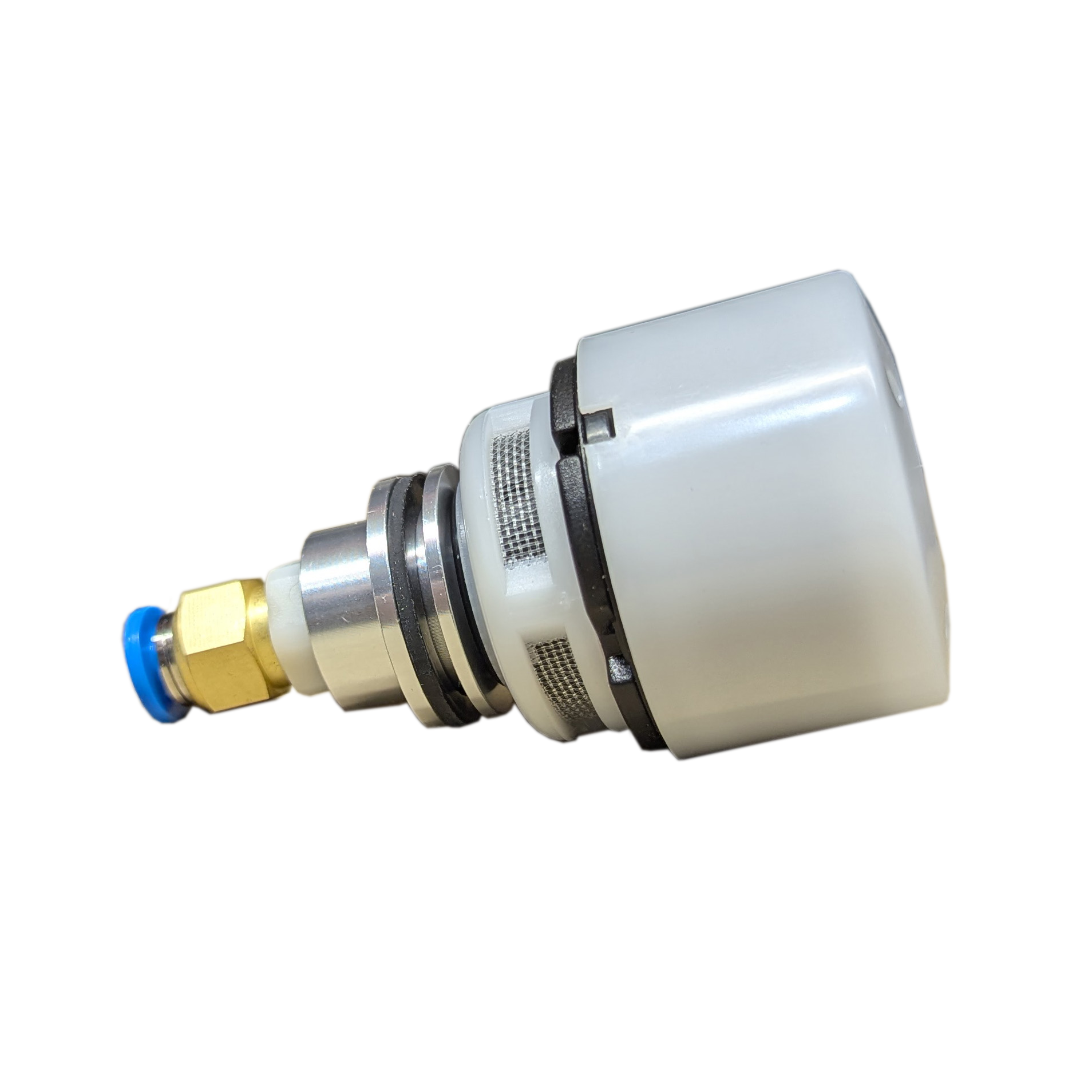

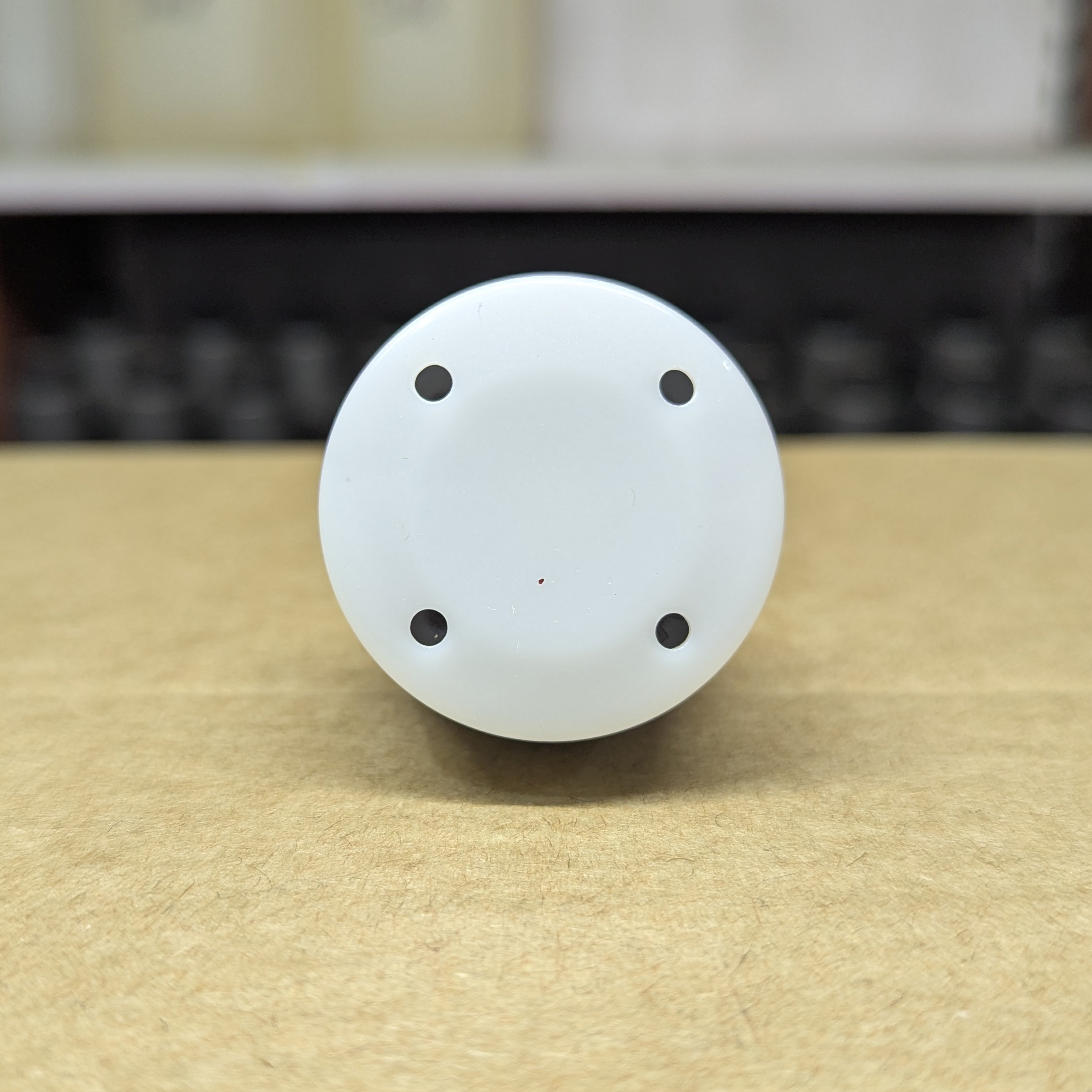

Внутренний конденсатоотводчик NP02 (поплавковый) GEPROM описание
Принцип действия
Конденсатоотводчик NP02 использует поплавковый механизм для автоматического определения уровня накопленного конденсата. При достижении заданного уровня поплавок поднимается, открывая клапан для сброса жидкости. После опорожнения поплавок опускается, герметично закрывая клапан, что предотвращает потери сжатого воздуха.
Ключевые характеристики
| Параметр | Значение |
|---|---|
| Тип | Внутренний, поплавковый механический конденсатоотводчик |
| Принцип работы | Поплавковый, механический |
| Совместимость | Магистральные фильтры GEPROM серии GF-015...GF-090 |
| Монтаж | Внутренняя установка в дренажный отсек фильтра |
| Рабочее давление | до 16 бар |
| Температура среды | до 80°C |
| Корпус | Ударопрочный пластик, нержавеющая сталь |
Преимущества использования
- Компактность — внутреннее расположение экономит пространство и обеспечивает эстетичный внешний вид оборудования
- Автоматическая работа — не требует ручного вмешательства для отвода конденсата
- Энергоэффективность — сбрасывает только конденсат, минимизируя потери сжатого воздуха
- Защита оборудования — предотвращает коррозию и повреждение фильтров и последующего пневмооборудования
- Простота обслуживания — легко демонтируется для очистки или замены
- Надежность — поплавковый механизм обеспечивает долговечность и безотказную работу
Совместимость с оборудованием GEPROM
Магистральные фильтры-влагоотделители серии GF:
- GF-015
- GF-024
- GF-035
- GF-060
- GF-090
Также совместим с:
- Циклонными сепараторами GS-015 - GS-100
- Ресиверами с дренажными системами
- Прочим оборудованием с аналогичным дренажным соединением
Монтаж и установка
Конденсатоотводчик NP02 устанавливается непосредственно внутрь дренажного отсека фильтра или сепаратора. Монтаж осуществляется через дренажное отверстие с использованием штатного крепления. Для установки не требуется дополнительных инструментов или компонентов.
Особенности внутренней установки:
- Не увеличивает габариты оборудования
- Защищен от внешних воздействий корпусом фильтра
- Обеспечивает эстетичный внешний вид системы
- Легко доступен для обслуживания через дренажный отсек
Схема пневмолинии
0 класс - показатели фильтрации:
- твердых частиц - 0,01 мкм,
- масла- 0,01 мг/м3,
- точка росы -70/-40°C.
Такие высокие требования актуальны для пищевой и фармацевтической промышленностей.
1 класс - показатели фильтрации:
- твердых частиц - 0,01 мкм,
- масла- 0,003 мг/м3,
- точка росы +3°C.
Данный класс актуален для предприятий нефтегазовой и легкой промышленностей.
2 класс - показатели фильтрации:
- твердых частиц - 0,01 мкм,
- масла- 0,01 мг/м3,
- точка росы +3°C.
Данный класс для, производства строительных материалов, изделий общего назначения, покрасочных работ.
3 класс - показатели фильтрации:
- твердых частиц - 0,1 мкм,
- масла- 0,1 мг/м3,
- точка росы +3°C.
Используется для упаковки, привода пневмо-инструментов.
4 класс - показатели фильтрации:
- твердых частиц - 1 мкм,
- масла- 1 мг/м3,
- точка росы +3°C.
Применяется в автосервисах, в мебельном производстве.
5 класс - показатели фильтрации:
- твердых частиц - 0,1 мкм,
- масла- 1 мг/м3
Применяется для пескоструйных, дробеструйных работ.
6 класс - показатели фильтрации:
- твердых частиц - 1 мкм,
- масла- 5 мг/м3
Применяется для шиномонтажа, обработки листового стекла, для бурения,взрывных работ.
Воздушный компрессор
Компрессор - базовый агрегат системы. Служит источником сжатого воздуха. Тип, марка и производительность определяются в зависимости от предприятия.
Циклонный сепаратор
- обеспечивает высокие показатели отделения масловодяной эмульсии из сжатого воздуха.
Вентиль
Воздушный ресивер
Ресивер - резервуар для создания запаса сжатого воздуха. Его наличие в системе позволяет сглаживать колебания давления в пневмосистеме, а также создает условия для охлаждения воздуха и сбора конденсата.
Предварительный фильтр 5 мкм.
Является фильтром грубой очистки существующей старой пневмосети. Используется для удаления из системы крупных твердых частиц.
Устройство слива конденсата
Рефрижераторный осушитель воздуха
- энергоэффективный агрегат для осушения сжатого воздуха. Осушение происходит за счет охлаждения воздуха хладагентом холодильной машины и последующего формирования и отвода конденсата (точка росы от +3 до +5 °С).
Фильтр тонкой чистки 1 мкм.
Служит для окончательной очистки воздуха от любых аэрозолей.
Коалесцентный фильтр
– это фильтр-маслоотделитель тонкой очистки, удаляет твердые частицы, размером 0,01 мкм и снижает концентрацию масла до значения 0,01 мг/м3.
Угольный фильтр
Используется для осадки паров масла. Остаточное содержание масла в воздухе 10-0,003 мг/м3.
Конденсатоотводчик
Водно-масляный сепаратор
Разделение воды и масла для дальнейшей утилизации воды в канализации в емкость отработанного масла.
Емкость для сбора масла
Адсорбционный осушитель
- поддерживает заданный уровень влажности за счет использования эффективных адсорбентов. Удаляет не только влагу, но и остатки примесей аэрозолей.
В зависимости от модели осушителя - в качестве адсорбента может использоваться активированный оксид алюминия, либо силикагель, которые требуют этапов восстановления после каждого рабочего цикла (точка росы от -20 до - 70 С).
Генератор Азота/ Генератор Кислорода
Частота по требованию заказщика.
