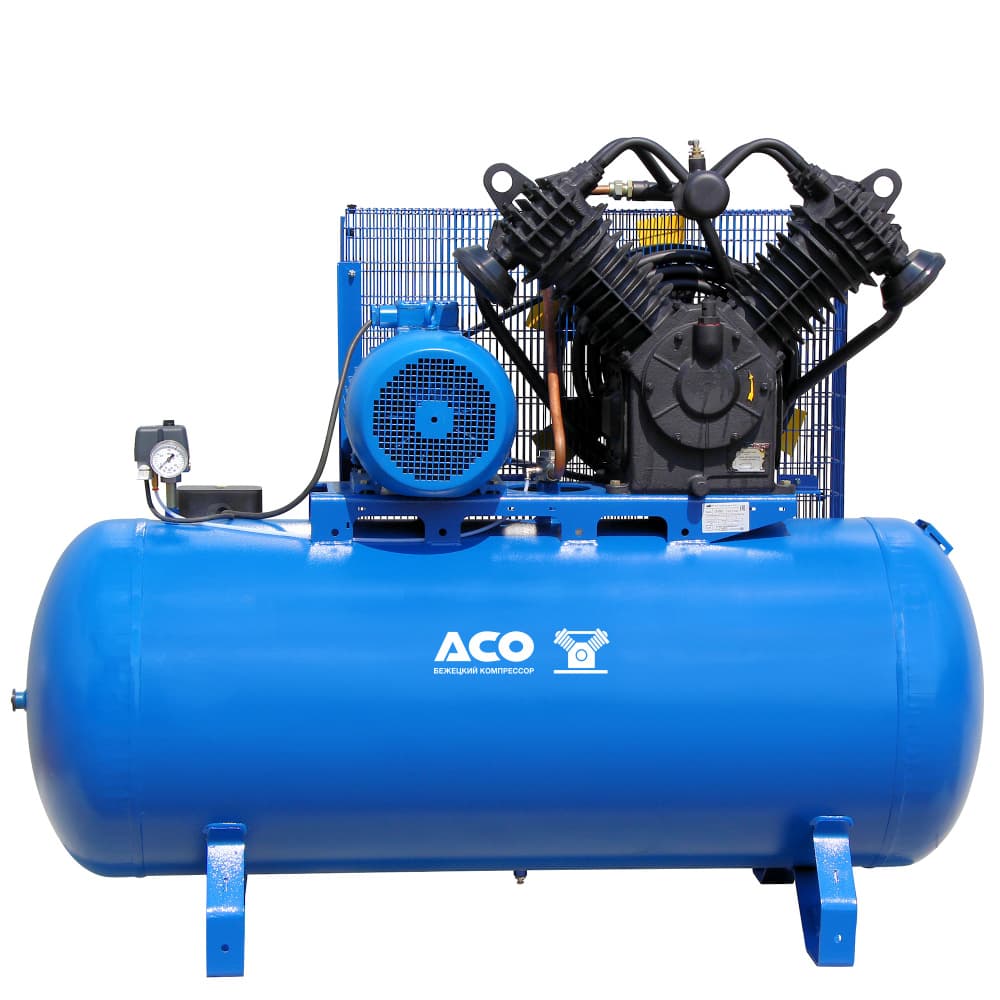

Поршневой компрессор С416М-10 Бежецк описание
Надежная и массивная четырехцилиндровая компрессорная головка C416M производится Бежецким заводом “АСО” (Тверская область, Россия). Данная модель является одной из самых мощных в серии. Сжатие воздуха происходит в двухступенчатом режиме, что реализовано за счет двух пар цилиндров высокого и низкого давления. Блок способен непрерывно поддерживать давление 10 бар. Производительность по нагнетанию составляет 1350 л/мин. Для эффективного охлаждения имеется развитая система ребер охлаждения и большой вентилятор. Для выхода на номинальный режим работы необходим 11-киловаттный электродвигатель. Может применяться, как на стационарных, так и на мобильных компрессорных агрегатах: К3,К3М, К6, К31, КТ16, КТ16Э, С416М, С416М1. Поршневой компрессор С-416М поставляется в комплектации на ресивере емкостью 430 литров.Завод АСО, г. Бежецк обладает огромным опытом производства воздухосборников вместимостью до 0,9 кубометров и давлением до 25 бар.
Окраска воздухосборников осуществляется на современной линии Итальянского производства порошковым методом в автоматическом режиме. Каждое изделие в обязательном порядке проходит выходной контроль и все необходимые пневматические и гидравлические тесты для обеспечения полной гарантии безопасности. Сварные швы воздухосборника проходят ультразвуковую дефектоскопию.
Воздухосборники изготовленные на заводе АСО, г. Бежецк выгодно отличаются максимальной надежностью и высочайшим качеством, а также имеют все необходимые в РФ сертификаты.
Сетчатое ограждение предназначено для защиты оператора компрессорной установки С-416М, в частности, от вращающегося вентилятора охлаждения и ременной системы. Ограждение быстро собирается и легко демонтируется на время обслуживания оборудования. Для этих целей конструктивом предусмотрены специальные замки. После сборки сетчатое ограждение представляет собой единое целое с компрессорной установкой С-416М, за счет чего обеспечивается удобство эксплуатации, безопасность и техническая эстетичность.
Компания ООО "Дилекс" является официальным торговым представителем завода АСО Бежецк. Приобретая данный компрессор, Вы можете быть уверенны в его надежности, долговечности. Запчасти и расходники всегда в наличии.
Головка компрессорная С416М
Головка компрессорная и электродвигатель устанавливаются на ресивере. Передача от двигателя на коленчатый вал компрессора осуществляется тремя ремнями типа В (Б) 1900. Сжатый воздух от головки к ресиверу подается по воздуховоду.
Запчасти С416
Мы быстро устраним любые поломки и подберем качественные запасные части и комплектующие к с416м. На нашем складе постоянно поддерживается полный ассортимент запчастей и расходных материалов.
Ремонт компрессора С416М
Поршневая установка давно зарекомендовала себя как надежное и долговечное устройство, но, если поломка все же произошла - обратитесь в наш сервисный центр, осуществляющий ремонт, сервисное и послегарантийное обслуживание данного оборудования. Наши специалисты прекрасно знают эту модель и имеют огромный опыт работы. Установка ремонтопригодна, у Вас не возникнет проблем с запасными частями, т.к. они практически всегда в наличии
Паспорт компрессора, соблюдение правил эксплуатации
При соблюдении правил эксплуатации, компрессор с416м прослужит длительное время, не создавая владельцам забот, связанных с ремонтом и не потребует дополнительных затрат на обслуживание. Помните, что допустимое давление должно всегда совпадать с тем давлением, которое необходимо для обслуживаемого оборудования
Технические характеристики компрессора с416м в сравнении с моделью с415м
| Наименование параметра | Нормы для установок | |
|---|---|---|
| С415М | С416М | |
| Номинальная производительность,приведенная к условиям всасывания, м3/мин (пред. откл. ±10%) | 0,63 | 1,0 |
| Конечное давление, МПа, не более | 1 | 1 |
| Емкость ресивера, м3, не менее | 0,230 | 0,430 |
| Масса без смазочного материала, кг, не более | 330 | 480 |
| Установленная мощность, кВт | 5,5 | 11 |
| Габаритные размеры, мм, не более | ||
| длина | 2050 | 2100 |
| ширина | 600 | 700 |
| высота | 1350 | 1480 |
| Расход масла, г/ч | 15 | 20 |
Электродвигатель мощностью в 11 кВт обеспечивает производительность до 1000 литров сжатого воздуха в минуту. Эта мощность позволяет установить с416м не только в небольшом цехе или мастерской, но и оснастить им практические любое промышленное предприятие: производство продуктов питания и косметики, строительство и машиностроение, а также многие другие области нуждаются в нём.
Применение
Установку предпочтительнее использовать, если особенности производства характеризуются значительными перепадами в требуемом количестве сжатого воздуха. Как и все поршневые установки, 416-й не рассчитан на длительную непрерывную работу. Для компенсации этого недостатка его снабдили реле давления, которое обеспечивает равномерную работу установки: когда давление поднимается выше определенного уровня, реле автоматически переключает установку в холостой режим, а при спаде давления - дает команду на включение устройства.
Агрегат довольно экономичен - из-за высокой температуры привода с416м позволяет значительно снизить процент потребляемой энергии, а значит, уменьшить производственные расходы. Весом почти в полтонны и с объемом ресивера в 430 л, с416м обеспечивает мощный воздушный поток.
Обращает на себя внимание и качество материалов и составных частей, например, ресивер с416м изготовлен из стали, стойкой к коррозии с внутренним защитным покрытием. Еще одним фактором в пользу выбора этой модели можно назвать продуманный дизайн, обеспечивающий не только приемлемый внешний вид, но и удобство управления, эксплуатации и транспортировки.
Комплект поставки
- Компрессор 1шт
- Паспорт С416М 00.00.000
- Паспорт сосуда, работающего под давлением
- Паспорт электродвигателя
- Комплектующие изделия: магнитный пускатель
В состав изделия входят:
- головка компрессорная 1 шт
- воздухосборник 430 литров
- электродвигатель 1шт
- приводные ремни 3 шт
- защитное ограждение1шт
- воздухопровод 1шт
Запасные части при комплектации прямоточным клапаном:
- клапан С415.01.00.402 - 28шт
- пружина С415.01.00.403 – 14шт
- клапан С415.02.00.302 – 1шт
Запасные части при комплектации полосовым клапаном блоком:
- пластина клапанная С415М.01.00.807 – 8шт
- пластина клапанная С415М.01.00.811 – 12шт
- клапан С415.02.00.302 – 1шт
- кольцо 022-028-36 – 1шт
Упаковочный лист и товаросопроводительная документация поставляется совместно.
Подключение к сети
Подключение к электрической сети осуществляется через автоматический выключатель и устройство защитного отключения типа УЗО.
После перевозки в зимних условиях или после хранения в холодном помещении установку можно подключать в работу не раньше, чем через 24 часа его пребывания при комнатной температуре и распакованном виде.
При выборе компрессора для его оптимальной работы необходимо учесть, что производительность должна быть приблизительно на 20% больше предполагаемого расхода сжатого воздуха потребителями.
Схема пневмолинии
0 класс - показатели фильтрации:
- твердых частиц - 0,01 мкм,
- масла- 0,01 мг/м3,
- точка росы -70/-40°C.
Такие высокие требования актуальны для пищевой и фармацевтической промышленностей.
1 класс - показатели фильтрации:
- твердых частиц - 0,01 мкм,
- масла- 0,003 мг/м3,
- точка росы +3°C.
Данный класс актуален для предприятий нефтегазовой и легкой промышленностей.
2 класс - показатели фильтрации:
- твердых частиц - 0,01 мкм,
- масла- 0,01 мг/м3,
- точка росы +3°C.
Данный класс для, производства строительных материалов, изделий общего назначения, покрасочных работ.
3 класс - показатели фильтрации:
- твердых частиц - 0,1 мкм,
- масла- 0,1 мг/м3,
- точка росы +3°C.
Используется для упаковки, привода пневмо-инструментов.
4 класс - показатели фильтрации:
- твердых частиц - 1 мкм,
- масла- 1 мг/м3,
- точка росы +3°C.
Применяется в автосервисах, в мебельном производстве.
5 класс - показатели фильтрации:
- твердых частиц - 0,1 мкм,
- масла- 1 мг/м3
Применяется для пескоструйных, дробеструйных работ.
6 класс - показатели фильтрации:
- твердых частиц - 1 мкм,
- масла- 5 мг/м3
Применяется для шиномонтажа, обработки листового стекла, для бурения,взрывных работ.
Воздушный компрессор
Компрессор - базовый агрегат системы. Служит источником сжатого воздуха. Тип, марка и производительность определяются в зависимости от предприятия.
Циклонный сепаратор
- обеспечивает высокие показатели отделения масловодяной эмульсии из сжатого воздуха.
Вентиль
Воздушный ресивер
Ресивер - резервуар для создания запаса сжатого воздуха. Его наличие в системе позволяет сглаживать колебания давления в пневмосистеме, а также создает условия для охлаждения воздуха и сбора конденсата.
Предварительный фильтр 5 мкм.
Является фильтром грубой очистки существующей старой пневмосети. Используется для удаления из системы крупных твердых частиц.
Устройство слива конденсата
Рефрижераторный осушитель воздуха
- энергоэффективный агрегат для осушения сжатого воздуха. Осушение происходит за счет охлаждения воздуха хладагентом холодильной машины и последующего формирования и отвода конденсата (точка росы от +3 до +5 °С).
Фильтр тонкой чистки 1 мкм.
Служит для окончательной очистки воздуха от любых аэрозолей.
Коалесцентный фильтр
– это фильтр-маслоотделитель тонкой очистки, удаляет твердые частицы, размером 0,01 мкм и снижает концентрацию масла до значения 0,01 мг/м3.
Угольный фильтр
Используется для осадки паров масла. Остаточное содержание масла в воздухе 10-0,003 мг/м3.
Конденсатоотводчик
Водно-масляный сепаратор
Разделение воды и масла для дальнейшей утилизации воды в канализации в емкость отработанного масла.
Емкость для сбора масла
Адсорбционный осушитель
- поддерживает заданный уровень влажности за счет использования эффективных адсорбентов. Удаляет не только влагу, но и остатки примесей аэрозолей.
В зависимости от модели осушителя - в качестве адсорбента может использоваться активированный оксид алюминия, либо силикагель, которые требуют этапов восстановления после каждого рабочего цикла (точка росы от -20 до - 70 С).
Генератор Азота/ Генератор Кислорода
Частота по требованию заказщика.
| Основные характеристики | |
| Рабочее давление, бар | 10 |
| Мощность, кВт | 11.0 |
| Питание, В | 380 |
| Производительность, л/мин | 1750 |
| Производительность, м3/мин (1000 л/мин) | 1.75 |
| Производительность по нагнетанию, л/мин | 1350 |
| Особенности | Есть возможность работы при давлении 7 / 13 бар. |
| Дополнительные характеристики | |
| Уровень шума, Дб | 93 |
| Тип привода | Ременной |
| Количество масла в маслосистеме, л | 3.2 |
| Страна производства | Россия |
| Габариты и вес | |
| Габариты (ВхШхГ), мм | 1700x700x1400 |
| Вес, кг | 400 |
| Информация о ресивере | |
| Объём ресивера, л. | 430 |
| Исполнение ресивера | Горизонтальный |
| Комплектация | |
| Модель компрессорной головки | С416М |
| Наличие ресивера | Да |
| Исполнение | Стационарный |
| Применение | |
| Подбор по применению | Для деревообработки, Для дома, дачи или гаража, Для мебельной промышленности, Для пескоструя, Для покраски |
